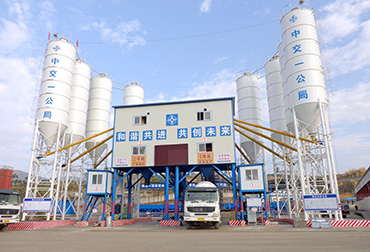

HZS90混凝土攪拌站

HZS90混凝土攪拌站 / 簡介

HZS90混凝土攪拌站理論生產每小時為90方，又叫1.5方攪拌站。

HZS90混凝土攪拌站是我公司技術成熟設備，吸收國內外先進技術基礎上進行優化設計，驁?chǎng)螌?yōu)異的質量、出色的服務給所有客戶。

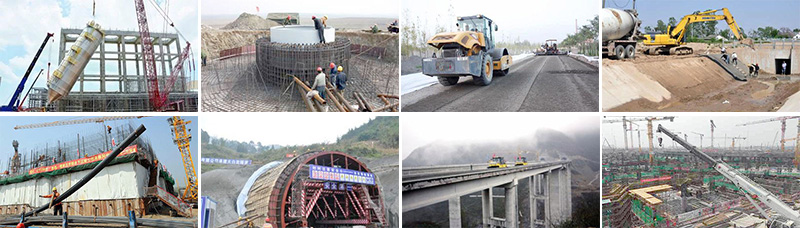

適用于道路、機場、港口、水電等大型工程，及預制構件、商品混凝土等大方量混凝土的生產，被廣泛應用于各種工程建設施工中。

該攪拌站在保證工程效率的前提下，很大限度的節約了資金，設備可靠性高，是一種應用范圍較廣泛的攪拌站設備。

HZS90混凝土攪拌設備利潤分析

時產90方混凝土攪拌站成套設備具有良好的投資收益性，年產混凝土約19.2萬方（每天工作8個小時，一年按300天工作日），按年銷量9.6萬方計算，約可獲利807萬元/年，詳細投資方案請咨詢驁?chǎng)螌I(yè)投資顧問。

項目	單價	數量	總計
年度經營收入	320元/方	9.6萬方	3072萬元
材料成本	200元/方	9.6萬方	1920萬元
能源及維保費用	12元/方	9.6萬方	115.2萬元
人工管理費用	4.5萬元/人/年	10人	45萬元
營業稅	6%	——	184.32萬元
年度經營利潤	——	——	807萬元

注：以上僅為理論數據，實際利潤情況可預約本省案例實地考察。

HZS90混凝土攪拌站 / 圖片實拍

?

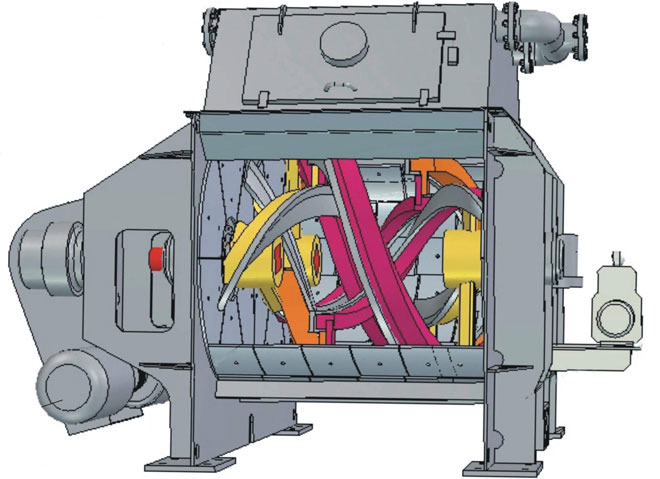

攪拌系統????Mixing system

●90攪拌站的攪拌系統是由電動機、皮帶機、減速器、攪拌罐、攪拌裝置、傳動系統、供油系統等組成。

●攪拌主機采用JS1500雙臥軸強制式攪拌機，適用于骨料粒徑小于或等于100mm的各種類型混凝土。

計量系統????metering system

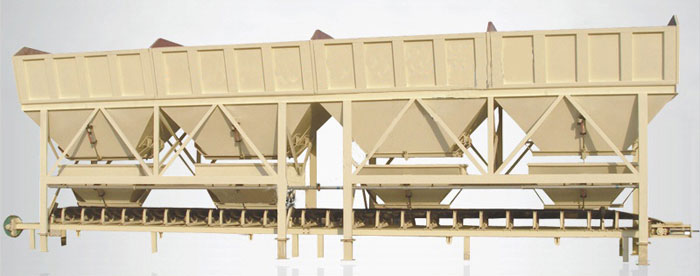

●90攪拌站采用PL2400型混凝土配料機的稱量系統，由儲料斗、稱量斗及運輸機構等組成。

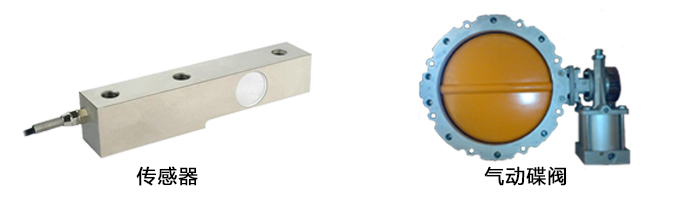

●粉料、水、外加劑稱量系統分別由稱量斗、傳感器等組成，稱量控制由控制系統完成。

供料系統????Feeding system

●骨料供給系統。該部分由PL2400型混凝土配料機的給料機構和稱量系統等組成，可配4種骨料。

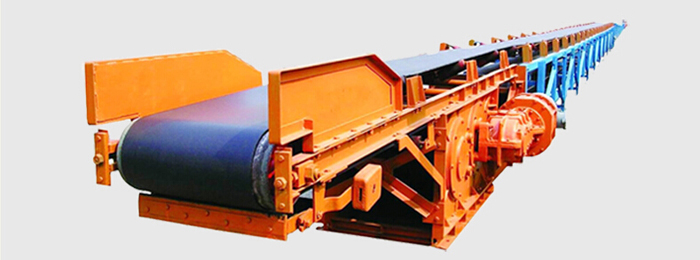

●斜皮帶機主要由輸送膠帶、傳動裝置、托滾、清掃裝置、機架及扶梯等組成。

●計量后的骨料由水平皮帶機送出后，由斜皮帶機送入中間儲存斗。

●斜皮帶輸送機兩側設有檢修通道，下方設有溜槽防止落料。

粉料儲存及輸送系統??? Powder Storage and Transportation System

●粉料儲存及輸送系統由水泥倉、螺旋輸送機組成。

●其流程為：粉料筒倉—螺旋輸送機—粉料計量斗。

1.水泥倉

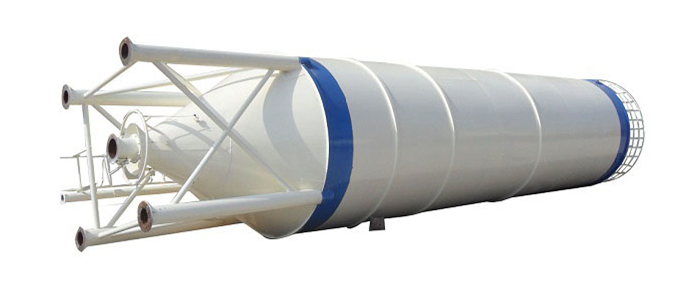

●水泥倉為鋼結構件，它由支架、筒體、翻板門、倉頂收塵器、破拱裝置、輸料管組成。

●粉料靠壓力空氣通過輸料管被送入筒倉，倉內產生的壓力氣體通過倉頂收塵器排放出去。

●各水泥倉中均設有上下料位指示器，可顯示料倉空滿狀態。

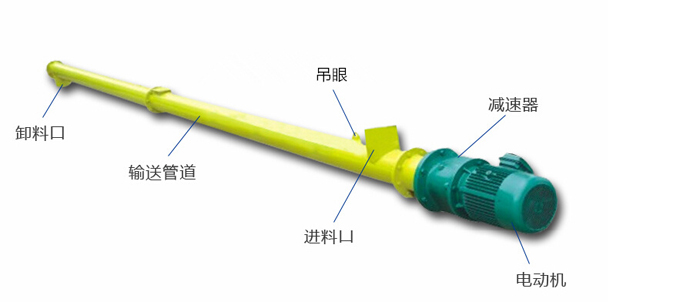

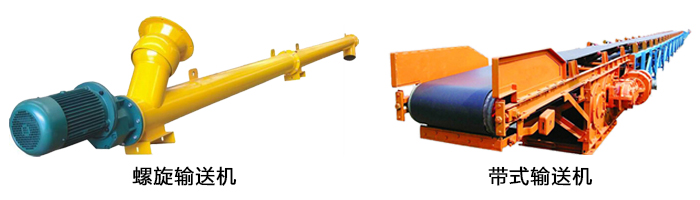

2.螺旋輸送機

●螺旋輸送機是將筒倉中的粉料送入到計量斗內計量的裝置.

●主要由動力傳動裝置、螺旋軸、管體、中間支承座、進出料管等組成，傳輸率高，密封性好，沒有粉塵污染，分節組裝，便于運輸。

計量系統??? metering system

●90攪拌站計量系統分為三部分：

●砂石的稱量方式為立計量，秤的結構有皮帶秤和吊斗秤；

●水泥和其他粉料稱量方式為單計量，結構上一般為吊斗秤；

●攪拌用水和外加劑一般用流量計計量或用吊斗秤兩種方式計量。

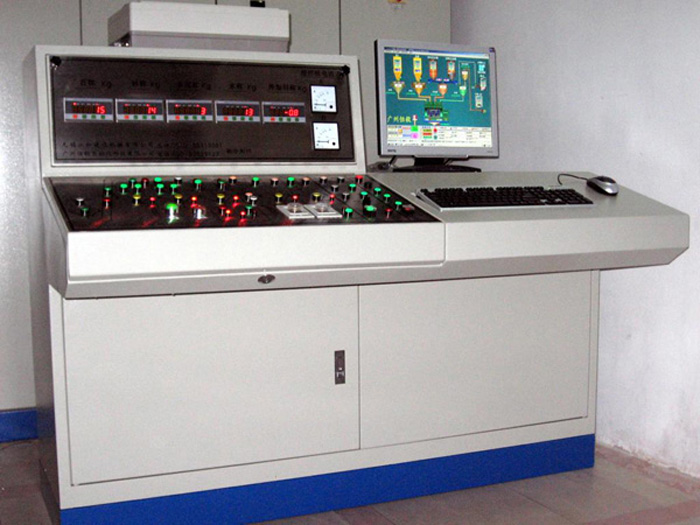

電氣控制系統??? electric control system

●180攪拌站的控制室為立結構，墻壁用輕質保溫板包封，內部安放有電控操作系統，前面為大平面玻璃窗，視野開闊，光線明亮。

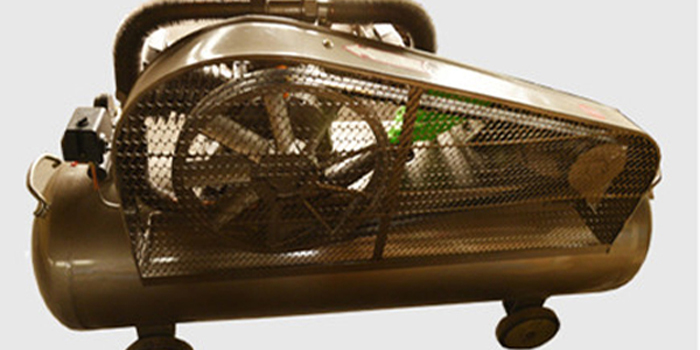

氣路系統????Pneumatic system

●氣源由W-1.0/10型空氣壓縮機供應，鏡濾水、加油處理后的空氣通過分氣包進入各支路。

●氣路分為骨料給料、攪拌機卸料、水泥卸料、水泥倉破拱、外加劑攪拌等部分。

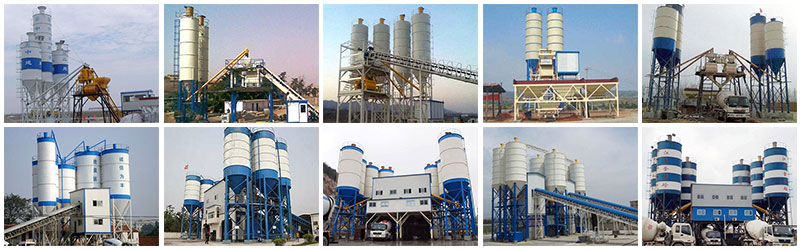

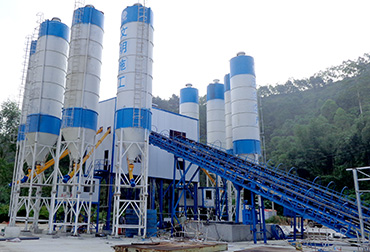

HZS90混凝土攪拌站 / 現場

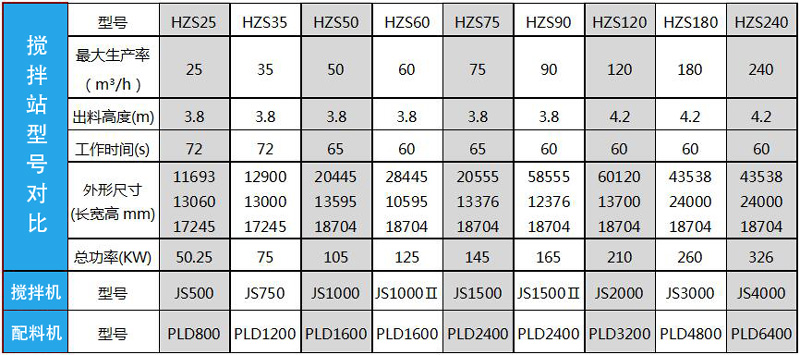

HZS90混凝土攪拌站 / 技術參數

?

整站部分	型號	HZS90
	理論生產率	90（m3/h）
	標準出料高度	3.8（m）
	工作循環時間	60（s）
	外形尺寸（長X寬X高）	51093x19100x21600（mm）
	總裝機容量	145（kw）
攪拌機部分	型號	JS1500
配料機部分	型號	PLD2400
氣動系統	空壓機型號	1.8-7
	額定排氣量	1.67（m3/min）
	額定排氣壓力	0.8（MPa）
	電機功率	11（KW）
稱重系統	砂石計量精度范圍精度	_2%（kg）
	水泥計量精度范圍精度	_1%（kg）
	水計量精度范圍精度	_1%（kg）
	添加劑計量精度范圍精度	_2%（kg）
